Dettagli:
|
| Tipo: | Condensatori ceramici | Tensione nominale: | 2kv |
|---|---|---|---|
| Lunghezza: | 3,2 ±0.15 millimetro | Gamma di capacità (uF): | 100pF ~ 33nF |
| Tipo del pacchetto: | Supporto di superficie | Tolleranza di capacità: | ±10% |
| Meature ricoprente: | 1206 (3216M) | Caratteristica: | consumo, circuito ad alta frequenza |
| Applicazione: | filtro che disaccoppia esclusione | Ampio: | 1,6 ±0.15mm |
| Evidenziare: | Condensatori a più strati ceramici ad alta tensione,Condensatori a più strati ceramici 2KV,Condensatore ceramico monolitico 2KV |
||

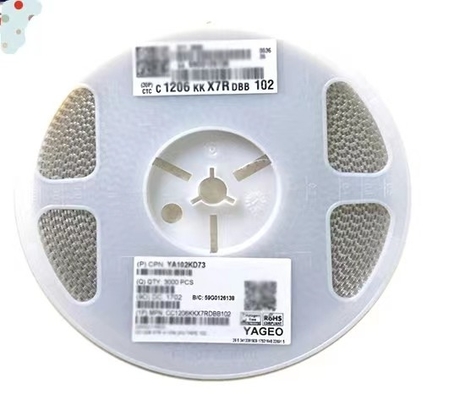

Condensatori ceramici ad alta tensione di Miltilayer 1206 X7R 102K/2KV
| Panoramica di specificazione | |||||
|
Descrizione |
TC codice |
Serie |
Gamma di capacità |
Gamma di tensione |
Dimensione |
|
Discreto |
NP0 |
Uso generale | 0,22 PF a 33 N-F | 16 V - 25 V | 0201, 0402, 0603, 0805, 1206, 1210 |
|
Uso generale |
0,22 PF a 22 N-F |
50 V |
0201, 0402, 0603, 0805, 1206, 1210, 1812 |
||
| Tensione media | 0,47 PF a 22 N-F | 100 V - 630 V | 0603, 0805, 1206, 1210, 1808, 1812 | ||
|
Alta tensione |
0,47 PF a 2,7 N-F |
1 chilovolt, 2 chilovolt, 3 chilovolt |
1206, 1210, 1808, 1812 |
||
| Alta frequenza | 0,22 PF a 8,2 PF | 50 V | 0402, 0603, 0805 | ||
| Microonda | 0,47 PF a 47 PF | 50 V | 0603, 0805, 1206 | ||
|
X7R |
Capacità per tutti gli usi & alta |
100 PF a µF 22 |
6,3 V - 50 V |
0201, 0402, 0603, 0805, 1206, 1210, 1812 |
|
| Tensione media | 100 PF - 1 µF | 100 V - 630 V | 0603, 0805, 1206, 1210, 1808, 1812 | ||
| Alta tensione | 100 PF a 33 N-F | 1 chilovolt - 3 chilovolt | 1206, 1210, 1808, 1812 | ||
| Induttanza bassa | 10 N-F a 220 N-F | 10 V - 50 V | 0306, 0508, 0612 | ||
|
X5R |
Capacità per tutti gli usi & alta |
10 N-F a µF 100 |
6,3 V - 50 V |
0201, 0402, 0603, 0805, 1206, 1210, 1812 |
|
| Y5V | Capacità per tutti gli usi & alta | 4,7 N-F a µF 47 | 6,3 V - 50 V | 0201, 0402, 0603, 0805, 1206, 1210 | |
|
Certificazione di sicurezza prodotto |
NP0 | Tipo ad alta tensione dello Sc | 2,0 PF a 470 PF | X1/Y2, X2/Y3 | 1808, 1812 |
| X7R | Tipo ad alta tensione dello Sc | 150 PF a 1,5 N-F | X1/Y2, X2/Y3 | 1808, 1812 | |
|
C-matrici |
NP0 | matrici 4C | 10 PF a 470 PF | 50 V | 0508, 0612 |
| X7R | matrici 4C | 180 PF a 100 N-F | 16 V - 50 V | 0508, 0612 | |
| Y5V | matrici 4C | 10 N-F a 100 N-F | 25 V | 0612 | |
| Dimensioni di caso | |||||||
| Condensatori discreti - uso generale | |||||||
|
|
Designazione di dimensione di caso | Dimensioni nel millimetro | |||||
| basato a pollice | Metrico | L1 | W | L2 / Min L3 | L2 / L3 massimo | Min L4 | |
| 0201 | 0603M | 0,6 ±0.03 | 0,3 ±0.03 | 0,10 | 0,20 | 0,20 | |
| 0402 | 1005M | 1,0 ±0.05 | 0,5 ±0.05 | 0,15 | 0,30 | 0,40 | |
| 0603 | 1608M | 1,6 ±0.10 | 0,8 ±0.10 | 0,20 | 0,60 | 0,40 | |
|
0805 |
2012M |
2,0 ±0.10 (1) | 1,25 ±0.10 (1) | 0,25 | 0,75 | 0,55 | |
| 2,0 ±0.20 (2) | 1,25 ±0.20 (2) | 0,25 | 0,75 | 0,55 | |||
|
1206 |
3216M |
3,2 ±0.15 (1) | 1,6 ±0.15 (1) | 0,25 | 0,75 | 1,40 | |
| 3,2 ±0.30 (2) | 1,6 ±0.20 (2) | 0,25 | 0,75 | 1,40 | |||
|
1210 |
3225M |
3,2 ±0.20 (1) | 2,5 ±0.20 (1) | 0,25 | 0,75 | 1,40 | |
| 3,2 ±0.40 (2) | 2,5 ±0.30 (2) | 0,25 | 0,75 | 1,40 | |||
| 1808 | 4520M | 4,5 ±0.40 | 2,0 ±0.30 | 0,25 | 0,75 | 2,20 | |
|
1812 |
4532M |
4,5 ±0.20 (1) | 3,2 ±0.20 (1) | 0,25 | 0,75 | 2,20 | |
| 4,5 ±0.40 (2) | 3,2 ±0.40 (2) | 0,25 | 0,75 | 2,20 | |||
| Classi di spessore e quantità d'imballaggio | ||||||||
|
Descrizione |
Codice di dimensione |
Classificazione di spessore (millimetri) | Quantità per bobina |
Quantità per caso in serie |
||||
|
Larghezza del nastro |
180 millimetri/7" | 330 millimetri/13" | ||||||
| Carta | Bolla | Carta | Bolla | |||||
|
Condensatori discreti |
0201 | 0,3 ±0.03 |
8 millimetri |
15 000 | --- | 50 000 | --- | --- |
| 0402 | 0,5 ±0.05 | 10 000 | --- | 50 000 | --- | 50 000 | ||
| 0603 | 0,8 ±0.1 | 4 000 | --- | 15 000 | --- | 15 000 | ||
|
0805 |
0,6 ±0.1 | 4 000 | --- | 20 000 | --- | 10 000 | ||
| 0,85 ±0.1 | 4 000 | --- | 15 000 | --- | 8 000 | |||
| 1,25 ±0.2 | --- | 3 000 | --- | 10 000 | 5 000 | |||
|
1206 |
0,6 ±0.1 | 4 000 | --- | 20 000 | --- | --- | ||
| 0,85 ±0.1 | 4 000 | --- | 15 000 | --- | --- | |||
| 1.00 / 1,15 ±0.1 | --- | 3 000 | --- | 10 000 | --- | |||
| 1,25 ±0.2 | --- | 3 000 | --- | 10 000 | --- | |||
| 1,6 ±0.15 | --- | 2 500 | --- | 10 000 | --- | |||
| 1,6 ±0.2 | --- | 2 000 | --- | 10 000 | --- | |||
|
1210 |
0.6 / 0,7 ±0.1 | --- | 4 000 | --- | 15 000 | --- | ||
| 0,85 ±0.1 | --- | 4 000 | --- | 10 000 | --- | |||
| 1,0 ±0.15 | --- | 3 000 | --- | 10 000 | --- | |||
| 1,15 ±0.1 | --- | 3 000 | --- | 10 000 | --- | |||
| 1,15 ±0.15 | --- | 3 000 | --- | 10 000 | --- | |||
| 1,25 ±0.2 | --- | 3 000 | --- | --- | --- | |||
| 1,5 ±0.1 | --- | 2 000 | --- | --- | --- | |||
| 1.6 / 1,9 ±0.2 | --- | 2 000 | --- | --- | --- | |||
| 2,0 ±0.2 | --- | 2 000/1 000 | --- | --- | --- | |||
| 2,5 ±0.2 | --- | 1 000/500 | --- | --- | --- | |||
|
1808 |
1,15 ±0.15 |
12 millimetri |
--- | 3 000 | --- | --- | --- | |
| 1,25 ±0.2 | --- | 3 000 | --- | --- | --- | |||
| 1,35 ±0.15 | --- | 2 000 | --- | --- | --- | |||
| 1,5 ±0.1 | --- | 2 000 | --- | --- | --- | |||
| 1,6 ±0.2 | --- | 2 000 | --- | 8 000 | --- | |||
| 2,0 ±0.2 | --- | 2 000 | --- | --- | --- | |||
|
1812 |
0.6 / 0,85 ±0.1 | --- | 2 000 | --- | --- | --- | ||
| 1,15 ±0.1 | --- | 1 000 | --- | --- | --- | |||
| 1,15 ±0.15 | --- | 1 000 | --- | --- | --- | |||
| 1,25 ±0.2 | --- | 1 000 | --- | --- | --- | |||
| 1,35 ±0.15 | --- | 1 000 | --- | --- | --- | |||
| 1,5 ±0.1 | --- | 1 000 | --- | --- | --- | |||
| 1,6 ±0.2 | --- | 1 000 | --- | --- | --- | |||
| 2,0 ±0.2 | --- | 1 000 | --- | --- | --- | |||
|
Induttanza bassa |
0306 | 0,5 ±0.1 |
8 millimetri |
4 000 | --- | 15 000 | --- | --- |
| 0508 | 0,85 ±0.1 | 4 000 | --- | 15 000 | --- | --- | ||
| 0612 | 0,85 ±0.1 | 4 000 | --- | 15 000 | --- | --- | ||
|
Matrici |
0508 | 0,6 ±0.1 | 4 000 | --- | --- | --- | --- | |
| 0612 | 0,8 ±0.1 | 4 000 | --- | --- | --- | --- | ||
