Dettagli:
|

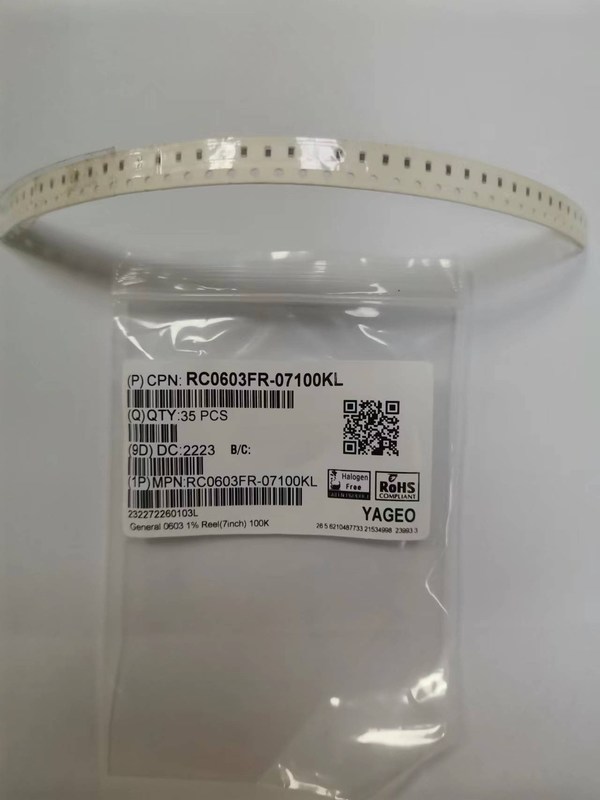

| Tipo: | Chip Resistor | Resistenza: | 100kΩ |
|---|---|---|---|
| Lunghezza: | 1,6 ±0.10 millimetro | tipo del pacchetto: | Supporto di superficie |
| Tolleranza di resistenza: | ±1% | Meature ricoprente: | 0603 (1608M) |
| caratteristica: | Estremamente sottile e leggero | APPLICAZIONE: | Applicato nel campo di elettronica |
| Ampio: | 0,8 ±0.1 millimetro | Materiale: | Substrato ceramico |
| Evidenziare: | Tolleranza 0603 Chip Resistor di resistenza di 1%,Resistenza degli elettrodomestici 0603 SMD,0.8mm 0603 Chip Resistor |
||
Caratteristiche
• Estremamente sottile e leggero
• Costruzione a più strati altamente affidabile dell'elettrodo
• Compatibile con tutto il processo di saldatura
• Altamente stabile nelle applicazioni del montaggio di superficie di automatico-disposizione
• Termine di conclusione di strato di sbarramento
• Il saltatore zero di ohm è disponibile
• Disponibile nel nastro & nella bobina di 8mm per VIA RS481
|
Caratteristiche elettriche |
|||||||||||
|
Tipo |
Potere P70 |
Funzionamento temporaneo. gamma |
MWV |
RCOV |
DWV |
Gamma & tolleranza di resistenza |
T.C.R. (ppm/°C) |
Criteri del saltatore (unità: ) |
|||
|
RC0100 |
1/32W |
-55°C a +125°C |
15V |
30V |
30V |
E24 ±1%, 5% Saltatore zero di ohm |
10Ω≤R≤1MΩ <50m> |
10Ω≤R≤1MΩ |
±250 |
Corrente di massimo della corrente nominale |
0,5 1,0 |
|
RC0201 |
1/20W |
-55°C a +125°C |
25V |
50V |
50V |
E24 ±5% E24/E96 ±1% E24/E96 ±0.5% Saltatore zero di ohm |
1Ω≤R≤10MΩ 1Ω≤R≤1MΩ 10Ω≤R≤1MΩ <50m> |
10Ω 1Ω≤R≤10Ω |
±200 -100/+350 |
Corrente di massimo della corrente nominale |
0,5 1,0 |
|
RC0402 |
1/16W |
-55°C a +155°C |
50V |
100V |
100V |
E24 ±5% E24/E96 ±1% E24/E96 ±0.5% Saltatore zero di ohm |
1Ω≤R≤22MΩ 1Ω≤R≤10MΩ 10Ω≤R≤1MΩ <50m> |
10Ω 1Ω≤R≤10Ω 10MΩ |
±100 ±200 |
Corrente di massimo della corrente nominale |
1,0 2,0 |
|
RC0603 |
1/10W |
-55°C a +155°C |
50V |
100V |
100V |
||||||
|
RC0805 |
1/8W |
-55°C a +155°C |
150V |
300V |
300V |
Corrente di massimo della corrente nominale |
2,0 5,0 |
||||
|
1/4W |
-55°C a +155°C |
150V |
300V |
300V |
E24 ±5% E24/E96 ±1% Saltatore zero di ohm |
1Ω≤R≤1MΩ 1Ω≤R≤1MΩ <50m> |
1Ω≤R≤1MΩ |
±200 |
Corrente di massimo della corrente nominale |
2,0 5,0 |
|
|
RC1206 |
1/4W |
-55°C a +155°C |
200V |
400V |
500V |
E24 ±5% E24/E96 ±1% E24/E96 ±0.5% Saltatore zero di ohm |
10Ω≤R≤22MΩ 1Ω≤R≤10MΩ 10Ω≤R≤1MΩ <50m> |
10Ω 1Ω≤R≤10Ω 10MΩ |
±100 ±200 |
Corrente di massimo della corrente nominale |
2,0 10,0 |
|
1/2W |
-55°C a +155°C |
200V |
400V |
500V |
E24 ±5% E24/E96 ±1% Saltatore zero di ohm |
1Ω≤R≤1MΩ 1Ω≤R≤1MΩ <50m> |
1Ω≤R≤1MΩ |
±200 |
Corrente di massimo della corrente nominale |
3,0 7,5 |
|
|
RC1210 |
1/2W |
-55°C a +155°C |
200V |
500V |
500V |
E24 ±5% E24/E96 ±1% E24/E96 ±0.5% Saltatore zero di ohm |
1Ω≤R≤22MΩ 1Ω≤R≤10MΩ 10Ω≤R≤1MΩ <50m> |
10Ω 1Ω≤R≤10Ω 10MΩ |
±100 ±200 |
Corrente di massimo della corrente nominale |
2,0 10,0 |
|
RC1218 |
1W |
-55°C a +155°C |
200V |
500V |
500V |
E24 ±5% E24/E96 ±1% E24/E96 ±0.5% Saltatore zero di ohm |
1Ω≤R≤1MΩ 1Ω≤R≤1MΩ 10Ω≤R≤1MΩ <20m> |
Corrente di massimo della corrente nominale |
6,0 10,0 |
||
|
RC2010 |
3/4W |
-55°C a +155°C |
200V |
500V |
500V |
E24 ±5% E24/E96 ±1% E24/E96 ±0.5% Saltatore zero di ohm |
1Ω≤R≤22MΩ 1Ω≤R≤10MΩ 10Ω≤R≤1MΩ <50m> |
Corrente di massimo della corrente nominale |
2,0 10,0 |
||
|
RC2512 |
1W |
-55°C a +155°C |
200V |
500V |
500V |
Corrente di massimo della corrente nominale |
2,0 10,0 |
||||
|
2W |
-55°C a +155°C |
200V |
400V |
500V |
E24 ±5% E24/E96 ±1% Saltatore zero di ohm |
1Ω≤R≤150Ω 1Ω≤R≤150Ω <50m> |
1Ω≤R≤150Ω |
±200 |
Corrente di massimo della corrente nominale |
6,0 15,0 |
|
