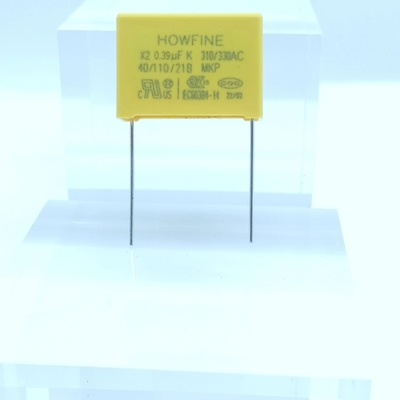

IL MPX MKP della prova di tensione ha metallizzato i condensatori X2 0.39uf del film del polipropilene

MKP/MPX ha metallizzato il condensatore 394k/310V E4 P22.5mm del film del polipropilene

^{INFORMAZIONI DI PRODOTTO}

^{Introduzione:}

^{1. condensatori di sicurezza: Alta stabilità}

^{2. non induttivo.}

^{3. caratteristiche autorigeneranti.}

^{4. la custodia in plastica, epossiresina ha riempito, scatola ha fatto di materiale resistente solvente.}

^{5. eccellente per utilizzato nell'accoppiamento, nel linea-da-passaggio ed in linea attraverso dell'antenna. Applicazione dove la dimensione è critica.}

^{6. norma provata: IEC384-14, EN 132 400, UL 1414, CSA C22.2 DI BACCANO}

^{7. sicurezza approvata (UL. ENEC. CQC)}

^{8.  Il filo di piombo adotta la latta bianca e si conclude il filo di rame, facendo uso dell'epossiresina ignifuga}

^{incapsulamento in in       le coperture di plastica, la prestazione ignifuga raggiungono il grado UL94V-0.}

^Specifiche

^{1. temperatura di funzionamento: -40°C ~ +110°C}

^{2. gamma di capacità: 0,01uF ~3.3uF}

^{3. capacità tolerance±5% (J), ± 10% (K), ± 20%(M)}

^{4. tensione nominale: 310VAC, 330VAC}

^{5. fattore di dissipazione: 0.1%MAX a 1KHz,°C 25}

^{6. prova di tensione: 2100VDC 1Sec (°C) 20}

^{7.   Resistenza di isolamento:}

^{>30,000MΩ (C≤0.33uF)}

^{>10,000MΩ/uF (C>0.33uF) a°C 25}

^{8. resistenza: La tensione di prova 344VAC sarà fatta domanda per 1000 ore nella cameradi 85°C. Durante questo periodo,}

^{1000VAC 60HZ per la a        periodo di 0.1Sec applicarsi una volta ogni ora. Dopo la prova. ΔC/C≤10%, ΔDF≤0.04%,}

^{ΔIR≥50% del valore specificato.}

	1	Piccola dimensione.
	2	Widetemperature, contenuto d'irritazione DF di frequenza con alta stabilità.
	3	A corrente forte resiste alla forza estremamente highdielectric.
	4	Stabilità a lungo termine del lavoro.
	5	Valutazione del fuoco: UL94V-0.6.
	6	C'è autorigenerante.
	7	Ampiamente usato con i jumpercircuits dell'alimentazione elettrica, l'esclusione, l'accoppiamento dell'antenna ed altri siti di interferenza.
	8	Può resistere alla pressione.

^{SPECIFICAZIONE DI DIMENSIONE}

Applicazione

cavo per uso in circuiti linei attraverso e della scintilla della linea esclusione, dell'accoppiamento dell'antenna, dell'uccisore.
Disponibile per il filtro da EMI.
Applicazioni di commutazione dell'alimentazione elettrica.
Apparecchi delle macchine per ufficio, come: macchine addizionarici, visualizzatori del computer e monitor…
Elettrodomestici, come: miscelatori, fan, macinacaffè, lettore DVD, audio e circuiti della TV…
Apparecchi del triac e del tiristore, come: regolatori della luminosità…

Prove dei condensatori di sicurezza

(1) poiché la capacità dei condensatori elettrolitici è molto più grande di quella dei condensatori fissi comuni, i condensatori della sicurezza di JEC dovrebbero usare le gamme appropriate per le capacità differenti quando misura. Secondo esperienza, in generale, la capacità fra 1~47μF può essere misurata con l'archivio di R×1k e la capacità più grande di 47μF può essere misurato con l'archivio R×100.

(2) collega il cavetto di prova rosso del multimetro al palo negativo ed il cavetto di prova nero al polo positivo. Al momento del contatto, il puntatore del multimetro in primo luogo devia una grande deviazione alla destra (la stessa barriera potenziale elettrica, più grande la capacità, maggior l'oscillazione) e poi gradualmente devia a sinistra finché non si fermi ad una determinata posizione. Il valore della resistenza attualmente è la resistenza di andata di perdita del condensatore elettrolitico, che è leggermente più grande della resistenza inversa di perdita.

L'esperienza pratica indica che la resistenza di perdita dei condensatori elettrolitici dovrebbe generalmente essere sopra i diverse centinaia kΩ. Altrimenti, non funzionerà correttamente. Se non c'è tassa nelle direzioni positive e negative durante la prova, il puntatore non si muove.

Ciò significa che la capacità è scomparso o il circuito interno è rotto; se la resistenza misurata è piccola o zero, significa che il condensatore ha una grande corrente di perdita o è stato danneggiato dalla ripartizione. Può più non essere usato.

(3) per i condensatori elettrolitici con i pali positivi e negativi sconosciuti, il metodo di cui sopra di misurazione della resistenza di perdita può essere usato per giudicare. Cioè, la prima misura la resistenza di perdita arbitrariamente, ricorda la sua dimensione e poi cambiare la penna del tester per misurare un valore della resistenza. Quello con il più grande valore della resistenza nelle due misure è il metodo positivo del collegamento.

Specificamente, il cavetto di prova nero è collegato al polo positivo ed il cavetto di prova rosso è collegato al palo negativo. Poi usi l'ingranaggio della resistenza del multimetro ed il metodo di carico positivo e negativo del condensatore elettrolitico e secondo la dimensione del puntatore che oscilla alla destra, la capacità del condensatore elettrolitico può essere stimata.
