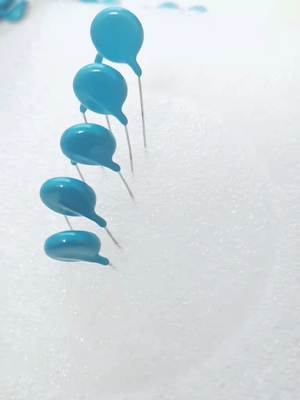

Dettagli:
|
Materiale: | Ceramico | Tipo del pacchetto: | Attraverso il foro |
---|---|---|---|
tensione ated: | CA 300v | Temperatura di funzionamento: | -25 ~125℃ |
Resistenza di isolamento: | ≥ 10000MΩ DI IR | Tolleranza di capacità: | ± 20% |
Capacità: | 3300PF | Gioco del cavo: | 7,5 millimetri |
Colore: | Blu | ||
Evidenziare: | Condensatore ceramico a prova di fuoco di sicurezza,condensatore ceramico di sicurezza 300V,Condensatori ceramici anticorrosivi di alta tensione |
Parametri del prodotto | |
Norma di riferimento di specificazione | IEC 60384-14; En 60384-14; IEC UL60384; K 60384 |
Monogramma approvato | VDE /KTL/UL/CQC |
Sottoclasse; Tensione nominale (UR) | X1 / Y1/Y2; 400VAC /300VAC |
Gamma di capacità | 100pF a 10000pF |
Prova di tensione | 4000VAC per 1min/2000VAC per 1min/1800VAC per 1min |
Tolleranza di capacità | Y5P±10% (K); Y5U, Y5V±20% (M) ha misurato a 25℃, 1Vrms, 1KHz |
Fattore di dissipazione (tgδ) | Y5P, Y5U tgδ≤2.5%; Y5V tgδ≤5% misurato a 25℃, 1Vrms, 1KHz |
Resistenza di isolamento (IR) | IR≥10000MΩ, 1min, 100VDC |
Temperatura di funzionamento | -40℃ a +85℃; -40℃ a +125℃ |
Caratteristica di temperatura | Y5P, Y5U, Y5V |
Epossidico ignifugo | UL94-V0 |
型号 | 宽度 | 厚度 | 脚距 | 引线 | 电压 | 容量 | 材料 | 容差 |
Y2-103M-Y5V | φ13mm | T3.8mm | F10mm | L3-22mm | 300V [**] C | 10000pF | Y5V | ±20% |
Y2-472M-Y5V | φ9.5mm | T3.8mm | F7.5mm | L3-22mm | 300V [**] C | 4700pF | Y5V | ±20% |
Y2-332M-Y5V | φ8.5mm | T3.8mm | F7.5mm | L3-22mm | 300V [**] C | 3300pF | Y5V | ±20% |
Y2-222M-Y5V | φ7.5mm | T3.8mm | F7.5mm | L3-22mm | 300V [**] C | 2200pF | Y5V | ±20% |
Y2-152M-Y5V | φ6.5mm | T3.8mm | F7.5mm | L3-22mm | 300V [**] C | 1500pF | Y5V | ±20% |
Y2-102M-Y5V | φ6.5mm | T3.8mm | F7.5mm | L3-22mm | 300V [**] C | 1000pF | Y5V | ±20% |
Y2-472M-Y5U | φ13mm | T3.8mm | F10mm | L3-22mm | 300V [**] C | 4700pF | Y5U | ±20% |
Y2-332M-Y5U | φ11mm | T3.8mm | F10mm | L3-22mm | 300V [**] C | 3300pF | Y5U | ±20% |
Y2-222M-Y5U | φ8.5mm | T3.8mm | F7.5mm | L3-22mm | 300V [**] C | 2200pF | Y5U | ±20% |
Y2-152M-Y5U | φ8.5mm | T3.8mm | F7.5mm | L3-22mm | 300V [**] C | 1500pF | Y5U | ±20% |
Y2-102M-Y5U | φ7.5mm | T3.8mm | F7.5mm | L3-22mm | 300V [**] C | 1000pF | Y5U | ±20% |
Y2-821K-Y5U | φ7.5mm | T3.8mm | F7.5mm | L3-22mm | 300V [**] C | 820pF | Y5U | ±10% |
Y2-681K-Y5U | φ6.5mm | T3.8mm | F7.5mm | L3-22mm | 300V [**] C | 680pF | Y5U | ±10% |
Y2-561K-Y5U | φ6.5mm | T3.8mm | F7.5mm | L3-22mm | 300V [**] C | 560pF | Y5U | ±10% |
Y2-471K-Y5U | φ6.5mm | T3.8mm | F7.5mm | L3-22mm | 300V [**] C | 470pF | Y5U | ±10% |
Y2-102K-Y5P | φ10mm | T3.8mm | F7.5mm | L3-22mm | 300V [**] C | 1000pF | Y5P | ±10% |
Y2-821K-Y5P | φ10mm | T3.8mm | F7.5mm | L3-22mm | 300V [**] C | 820pF | Y5P | ±10% |
Y2-681K-Y5P | φ8.5mm | T3.8mm | F7.5mm | L3-22mm | 300V [**] C | 680pF | Y5P | ±10% |
Y2-561K-Y5P | φ8mm | T3.8mm | F7.5mm | L3-22mm | 300V [**] C | 560pF | Y5P | ±10% |
Y2-471K-Y5P | φ7.5mm | T3.8mm | F7.5mm | L3-22mm | 300V [**] C | 470pF | Y5P | ±10% |
Y2-331K-Y5P | φ6.5mm | T3.8mm | F7.5mm | L3-22mm | 300V [**] C | 330pF | Y5P | ±10% |
Y2-221K-Y5P | φ6.5mm | T3.8mm | F7.5mm | L3-22mm | 300V [**] C | 220pF | Y5P | ±10% |
Y2-151K-Y5P | φ6.5mm | T3.8mm | F7.5mm | L3-22mm | 300V [**] C | 150pF | Y5P | ±10% |
Y2-101K-Y5P | φ6.5mm | T3.8mm | F7.5mm | L3-22mm | 300V [**] C | 100pF | Y5P | ±10% |
Applicazione:
1. È adatto a circuito di soppressione di rumore del circuito di alimentazione di attrezzatura elettronica
2. Può essere utilizzato nell'accoppiamento dell'antenna e nel circuito di esclusione
3. Pannello di controllo di vari piccoli elettrodomestici
4. Filtro da potere
5. Carico di CA ad alta frequenza
6. Alimentazione elettrica di commutazione
7. Alimentatore elettronico
8. Lampadine del LED
